Zawory zabezpieczające dla architektury wielopiętrowej – kontrola ciśnienia w instalacjach grzewczych i zasilania solarnego

Instalacje solarne stanowią nowoczesne układy technologiczne, które konwertują energię promieniowania słonecznego na energię cieplną. Poprzez zastosowanie nośnika ciepła – najczęściej w postaci glikolu lub wody – energia ta jest przekazywana do układów grzewczych lub zasobników ciepłej wody użytkowej. W przypadku rozbudowanych instalacji solarnych standardem są temperatury robocze przekraczające 160°C. Z kolei miejskie systemy ciepłownicze funkcjonują w obiegu zamkniętym, obejmując zarówno linię zasilającą, jak i powrotną. Podgrzana woda trafia do budynków, gdzie wykorzystywana jest do ogrzewania pomieszczeń oraz podgrzewania wody użytkowej. Po oddaniu ciepła medium chłodzące wraca do źródła ciepła, by ponownie wziąć udział w cyklu wymiany energii.

Goetze – niezawodny partner w zabezpieczeniach układów solarnych i ciepłowniczych

W obszarze instalacji solarnych i systemów grzewczych wysokotemperaturowych firma Goetze zapewnia kompleksowe wsparcie w zakresie bezpieczeństwa instalacji. Oferowane zawory bezpieczeństwa zostały specjalnie opracowane z myślą o pracy w warunkach podwyższonych temperatur, typowych dla nowoczesnych układów solarnych i sieci ciepłowniczych. Nawet specjalistyczne zawory serii SOL, dedykowane do systemów pracujących w strefach zagrożonych wybuchem (iskrobezpiecznych), są rygorystycznie testowane przy temperaturach sięgających 160°C. Dzięki temu można mieć pewność, że komponenty te spełniają najwyższe normy jakości i niezawodności – zarówno w przypadku instalacji domowych, jak i przemysłowych.

Czym jest system solarny o konstrukcji iskrobezpiecznej?

Termin „iskrobezpieczny system solarny” odnosi się do instalacji, w której rozszerzalność cieczy grzewczej spowodowana wzrostem temperatury jest kompensowana przez naczynie wzbiorcze. W takim układzie energia cieplna prowadzi do odparowania części medium, a powstała para przejmuje funkcję kompensacyjną dla wzrostu objętości.

Charakterystyczne dla tego typu systemów jest brak automatycznego uzupełniania płynu solarnego, co oznacza, że są to zazwyczaj kompaktowe instalacje. Tego rodzaju układy znajdują szerokie zastosowanie w domach jednorodzinnych oraz na dachach budynków mieszkalnych, gdzie stabilność działania i odporność na przegrzanie są kluczowe.

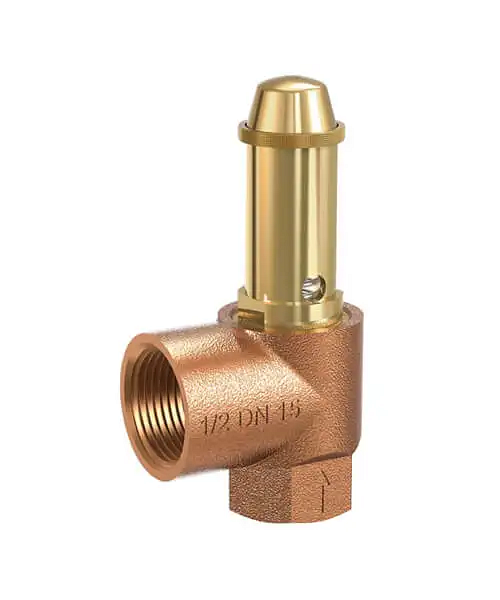

Seria 651mSK – zawór membranowy do zabezpieczania instalacji solarnych

Model 651mSK to specjalistyczny zawór bezpieczeństwa z membraną, zaprojektowany z myślą o ochronie małych i średnich układów solarnych, zwłaszcza tych o konstrukcji iskrobezpiecznej.

Ten zawór wyróżnia się szeregiem istotnych cech technicznych: został w całości wykonany z metalu, posiada odporność temperaturową do 160°C i jest dostępny w wariantach przyłączeniowych aż do rozmiaru 1″. Produkt spełnia wymagania wytycznych TÜV, dotyczących zamkniętych instalacji solarnych o temperaturze zasilania do 120°C.

W zależności od wersji przyłącza, zawór serii 651mSK jest przystosowany do pracy w systemach o mocy do 200 kW, zapewniając skuteczną i długoterminową ochronę przed nadciśnieniem w systemach solarnych o wysokich wymaganiach temperaturowych.

Zdalne systemy grzewcze? Postaw na bezpieczeństwo z zaworami wysokiej wydajności marki GOETZE

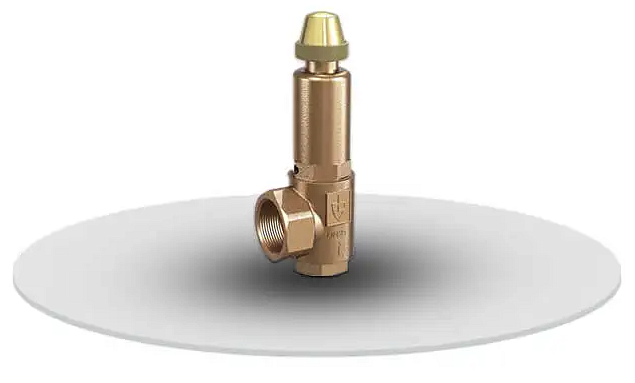

Zawory bezpieczeństwa sprężynowe z serii 851, wyposażone w uszczelnienie mieszkowe, to niezawodne rozwiązanie do ochrony instalacji solarnych o wyższych temperaturach pracy (powyżej 200°C), jak również systemów ciepłowniczych, kotłów parowych. Dzięki niemu każdy zbiornik ciśnieniowy wchodzący w skład w aplikacji przemysłowych może być bezpieczny.

Zastosowany metalowy mieszek skutecznie izoluje części ruchome zaworu od kontaktu z medium roboczym, co zapobiega powstawaniu szkodliwych osadów i zanieczyszczeń, zwiększając trwałość urządzenia.

Sprężyna oraz komora sprężynowa są dodatkowo chronione przed wpływem wysokiej temperatury i wilgoci, dzięki czemu zawór zachowuje pełną sprawność nawet w wymagających warunkach pracy. Seria 851 posiada również certyfikat WRAS, umożliwiający stosowanie zaworów w instalacjach wodociągowych i systemach redukcji ciśnienia.

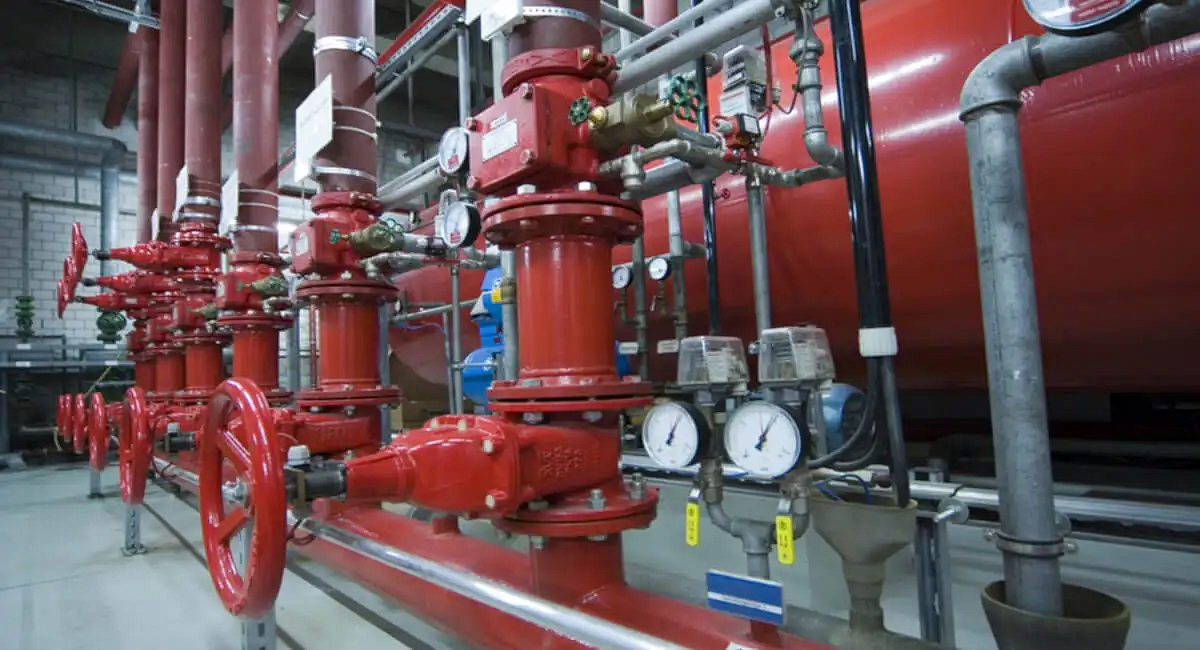

Wyzwania związane z regulacją ciśnienia wody w budynkach wysokokondygnacyjnych

Projektowanie instalacji wodnych w wieżowcach oraz budynkach wielopiętrowych wiąże się z koniecznością zachowania odpowiedniego ciśnienia wody na każdym poziomie. Nierównomierny rozkład ciśnienia może prowadzić do niedostatecznego zaopatrzenia w wodę na wyższych piętrach lub nadmiernego obciążenia systemu na niższych kondygnacjach.

Aby zapewnić optymalne działanie instalacji wodociągowej, konieczne jest zastosowanie rozwiązań technicznych dostosowanych do specyfiki obiektu. W praktyce najczęściej stosuje się takie strategie jak:

• podział na strefy ciśnieniowe,

• sterowanie piętrowe (zawory redukcyjne na określonych poziomach),

• indywidualna kontrola ciśnienia w obrębie lokali użytkowych lub mieszkań,

• wykorzystanie zbiorników wyrównawczych ciśnienia lub zbiorników buforowych.

Właściwa konfiguracja instalacji pozwala nie tylko zapewnić komfort użytkownikom, ale także ograniczyć ryzyko uszkodzeń systemu hydraulicznego oraz zoptymalizować zużycie energii i wody.

Efektywne sposoby regulacji ciśnienia w instalacjach wodnych budynków wielopiętrowych

Utrzymanie właściwego ciśnienia wody w budynkach o dużej liczbie kondygnacji wymaga zastosowania specjalistycznych rozwiązań hydraulicznych. Poniżej przedstawiamy sprawdzone metody podziału ciśnienia oraz systemy jego kontroli, które pozwalają na bezpieczne, ekonomiczne i komfortowe funkcjonowanie instalacji wodociągowej.

1. Strefowanie instalacji wodnej

System wodociągowy dzielony jest na kilka niezależnych sekcji ciśnieniowych. Każda z nich obsługuje grupę zbiorników i zabezpieczana jest osobnym zaworem redukcyjnym, który odpowiada za utrzymanie odpowiedniego ciśnienia w danej strefie. Rozwiązanie to jest szczególnie przydatne w bardzo wysokich budynkach.

2. Regulacja na poziomie kondygnacji

Dla pięter, na których wymagane jest obniżenie ciśnienia wody, instaluje się indywidualne zawory redukcyjne ciśnienia. Dzięki temu możliwa jest niezależna regulacja dla każdej kondygnacji, co przekłada się na większą elastyczność i kontrolę systemu.

3. Indywidualna regulacja dla lokali

Wariant ten polega na instalowaniu osobnego zaworu redukcyjnego ciśnienia dla każdego mieszkania lub jednostki biurowej. Taki układ pozwala na precyzyjne dostosowanie parametrów do potrzeb użytkowników oraz ogranicza zakłócenia w działaniu systemu podczas prac konserwacyjnych.

4. System zbiornikowy zasilany grawitacyjnie

Woda tłoczona jest do umieszczonego na dachu zbiornika wyrównawczego. Dzięki sile grawitacji woda spływa do niżej położonych punktów odbioru. Takie rozwiązanie sprawdza się tam, gdzie ciśnienie z miejskiej sieci wodociągowej jest niewystarczające do obsługi wyższych kondygnacji.
